KDW660/24B礦用隔爆兼本安型直流穩壓電源

KDW660/24B礦用隔爆兼本安型直流穩壓電源可用于煤礦入井口、井下采掘工作面、回風巷道、煤倉等各種場合，為煤礦用多種傳感器或本安型電源提供本安工作電源。

產品特點：安全可靠，多路供電，性能穩定

防爆型式：礦用隔爆兼本質安全型
防爆標志：“Ex db [ib Mb] Ⅰ Mb”
電源輸出：1路12VDC，2路18VDC，1路24VDC

獲取產品報價

158-6236-0173

撥打全國熱線了解更多

性能特點
產品參數
工程案例
相關產品

性能特點

安全可靠

防爆資質齊全，隔爆兼本安型防爆型式，雙重防爆技術，可在瓦斯、煤塵爆炸危險環境中安全使用。

輸出穩定

交流電源經由變壓器降壓后經整流、濾波及穩壓等環節處理和保護后，持續輸出穩定的直流電壓。

多路供電

外界輸入的AC660V或AC127V的電源經過處理、保護后，輸出本安電源DC24V、DC18V、DC12V。

功能強大

電池管理系統具有過沖、過放、短路保護功能，電源具有過流、過壓、短路保護功能和備用電池功能。

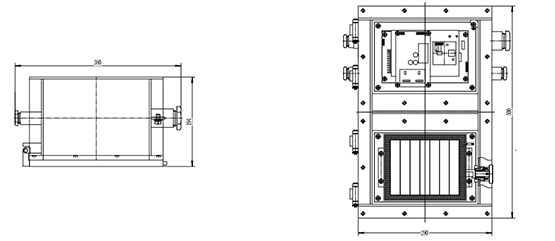

工作原理

KDW660/24B礦用隔爆兼本安型直流穩壓電源由外殼、電池、變壓器、開關電源、本安電路板及保護控制板組成。外界輸入AC 660V或AC127V的電源經變壓器后AC127輸出供電給開關電源，再由開關電源DC24V電源輸出，供電給保護控制板經過隔離保護后輸出本安電源DC24V、DC18V、DC12V。當外界電源暫停輸入后，備用電池自動供電，維持本安電源輸出。

產品參數

供電電源	工作電壓：AC660V/127V
供電電源	視在功率：≤200VA
外形尺寸材質	外形尺寸： 500mm360mm194mm
	重量：約25kg
	材質：Q235A
電池性能	7節1865130/3.7V/9Ah錳酸鋰鋰離子蓄電池串聯使用，單體電池3.7V，容量9Ah。
電池性能	電池管理系統具有過沖、過放、短路保護功能。
備用電池	最高充電電壓：≤29.4V
	充電截止電壓：≤29.4V
	放電終止電壓：20V
	備用電源工作時間：≥4h(額定負載時)，轉換時間不影響受電設備正常工作，轉換時間：≤500ms。
	充電電流：≤1A
	備用電池組：7節1865130/3.7V/9Ah錳酸鋰鋰離子蓄電池串聯使用。
本安參數	1路12V輸出端：Uo: DC12.2V，Io:1.36A，Co:10μF，Lo：0.1mH
	1路24V輸出端：Uo: DC24.3V，Io:470mA，Co:1μF，Lo：0.1mH
	2路18V輸出端：Uo: DC18.3V，Io:980mA，Co:4μF，Lo：0.1mH
	CAN通訊端：Uo: 6.7V，Io:680mA，Co:10μF，Lo：0.2mH
	485通訊端：Uo: 6.7V，Io:680mA，Co:10μF，Lo：0.2mH
基本功能	電源具有過流、過壓、短路保護功能，故障排除后能自動恢復工作。
基本功能	具有顯示功能備，顯示各輸入輸出信號的狀態。

備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
