ICS-ST-30-2T-4C礦用防爆電子皮帶秤
ICS-ST-30-2T-4C礦用防爆電子皮帶秤為全懸浮式高精度皮帶秤,占用空間小,尤其適用有較大傾角的輸送機架。此皮帶秤可應用于煤礦井下存在爆炸性氣體、煤塵等防爆要求較高的危險場合。
動態使用精度:≤±0.25%
輸送機傾斜角:≤17°
權威認證:計量認證,煤安認證,防爆認證,軟件著作權等
158-6236-0173
性能特點
全懸浮式,更高精度
無杠桿全懸浮式結構,物料通過的重量通過托輥直接作用在傳感器上,力傳遞環節減少,秤體抗側向力強,有效平衡皮帶上物料不均勻引起的計量偏差,稱重更準確。
安全防爆,適用性強
儀表、稱重、傳感器均具有防爆性能,防腐蝕、防潮、抗振動,可在煤礦井下易燃易爆環境中安全、可靠、穩定運行。適用于較大傾角的輸送機架,要求高精度計量的場合。
運行穩定,適用性強
采用壓式傳感器,故秤體抗側向力強,有效平衡皮帶上物料不均勻引起的計量偏差。占用空間小,沒有傾角限制,適合各種現場生產環境,適用范圍更廣泛。
工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。BQH5(A)型測速傳感器耐用,使用壽命更長。

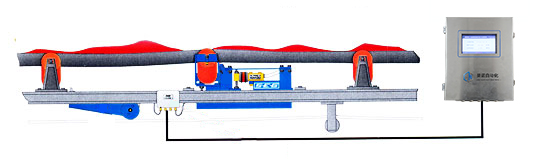

工作原理
【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
| 型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
| ICS-ST-30-2T-4C | ≤±0.125% | ±0.25% | 15天 | ≤17° | 四只 | 一只 | 整體懸浮 | 兩組 | 無 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例
岔溝煤業ICS-14A防爆皮帶秤項目
ICS-14A防爆皮帶秤秤架結構采用全懸浮式,精度高,抗側向力、抗偏載性好,能夠達到高精度計量;防爆資質、認證齊全,質量有保障。
寧夏川谷炭黑ICS-30A皮帶秤項目
ICS-30A皮帶秤由無杠桿全懸浮的秤架、懸臂梁式高精度稱重傳感器、雙輪結構測速傳感器、高性能皮帶秤儀表組成。
竹山縣秦巴鋇鹽給料機和螺旋秤項目
無論是稱重給料機和螺旋秤都已經投入生產一段時間了,精度滿足生產要求,長期運行可靠性很好,現場反饋設備很穩定,聲音很小,操作也很簡單。
遵化市元利機械設備皮帶秤項目
17A電子皮帶秤稱重區域長,承載堅固,稱重精準度和穩定性更高。
