你真的懂電子皮帶秤儀表嗎？電子皮帶秤儀表軟硬件說明

時間：2021-05-26 作者：昊諾科技分享到：

電子皮帶秤是針對煤炭、水泥、礦石、糧食等大宗散料進行連續動態稱重的計量設備，主要由稱重傳感器、測速傳感器、秤架和儀表組成。在工作時，稱重傳感器感知通過物料重量，并輸出與物料重量成正比的重量信號，測速傳感器測量物料通過速度，并輸出速度信號。皮帶秤儀表接收重量信號和速度信號，并進行運算、顯示出實時流量、累計流量等數據。

有皮帶秤的工作原理和過程可知，儀表在其中發揮著重要的作用，很多人對于皮帶秤的儀表認知僅止步于此。其實，皮帶秤儀表是較為復雜的儀器，無論是其硬件性能，還是軟件功能，都可以說相當完善和強大。

電子皮帶秤儀表的硬件
電子技術的發展促進了皮帶秤儀表技術的發展，CPU運算速度更快，系統主頻得到很大提高，數字信號處理、可編程邏輯器件等新技術也應用到儀表之中。

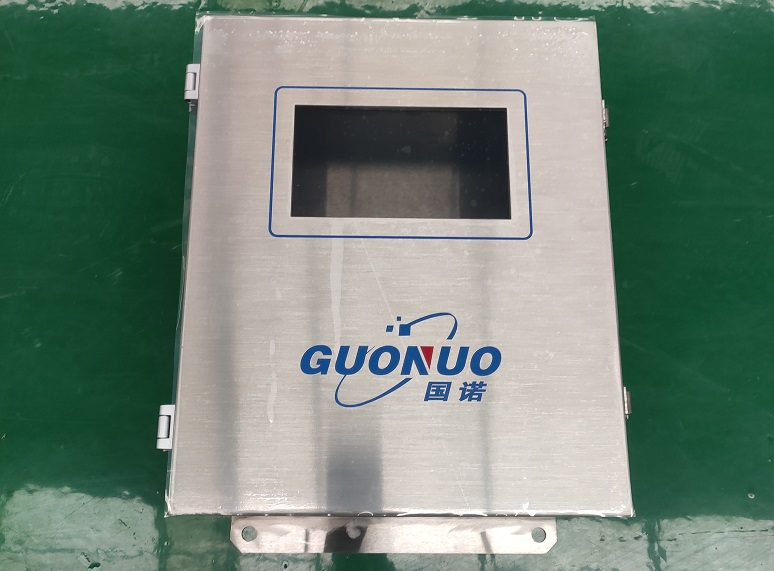

昊諾科技皮帶秤儀表以STM32為核心架構，為整機的高性能奠定了基礎。儀表采用7寸液晶顯示觸控屏，色彩鮮艷、顯示清晰、觸控靈敏。儀表內元件采用高性能、高可靠性的元件，提高了儀表整體性能及穩定性。
昊諾科技皮帶秤儀表具有五路開關量輸入信號，三路開關量輸出信號，信號接收、處理、輸出穩定可靠。另外，儀表也具有通訊模塊，通過多種方式進行聯網、控制以及與上位機計算機系統通訊，具有網絡通訊接口。

電子皮帶秤儀表稱重軟件
軟件是儀表的核心技術，由于儀表硬件平臺的發展，實時嵌入式操作系統已經越來越多的應用到皮帶秤儀表之中，改變了過去簡單的軟件系統框架結構，大大提高了儀表系統功能和可靠性。
數字濾波技術：為了減少被測物料的沖擊運動所產生的沖擊干擾，針對皮帶秤運行中物料沖擊的影響，在數據處理中采用數字濾波技術，獨特有效的數字濾波器保證了皮帶秤的稱重準確度。
自動零點跟蹤：在皮帶秤空載運行時，系統可自動進行零點跟蹤，校正零點。
故障自診斷：可對多路稱重傳感器的故障、速度傳感器的故障、系統內部故障等進行自診斷。
自動補償功能：流量非線性自動補償運算、皮帶傾角變化自動補償運算、溫度補償運算等。
裝載功能：有用于裝車（裝船）系統，用于控制貨車、船只的裝載物料計量控制。
控制功能：用于給料機系統的儀表，具有稱重給料功能。

電子皮帶秤儀表除基本的接收、處理信號，并顯示數據外，還有諸多功能特點，并且根據應用場合不同，其軟件功能有眾多類型和特點，在皮帶秤系統中發揮著主機的作用。
