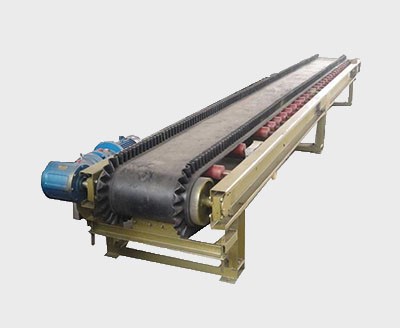

定量給料機的組成部分主要分為機械部分和電氣部分，機械部分包括秤架、校驗裝置、防跑偏裝置、頭部刮板、內外清掃裝置、張緊裝置、配料秤的密封罩、支撐架、膠帶、托輥、輥筒、卸料漏斗、托料漏斗、手動調節閥門及減速機。
定量給料機的電氣組成部分包括稱重傳感器、測速傳感器、稱重控制器、變頻器、調速電機、現場轉換開關、現場開停按鈕及指示燈、接線盒及連接電纜和通訊設施，包括控制器與上位機DCS之間的連接。
無論是機械部分還是電氣部分都是定量給料機的重要部件，在定量給料機工作中發揮著重要作用，了解它們的作用，有利于排查使用過程中出現的一些問題。
1.主動滾筒
主動滾筒是皮帶轉動的驅動設備，由減速機電機拖動，進而帶動皮帶轉動。
2.從動滾筒
皮帶張緊和跑偏調整裝置，通過調節張緊滑座的螺絲，改變從動滾筒的位置，可以調節皮帶的張緊和跑偏。
3.十字簧片
秤體和稱量框架的支點。
4.稱量框架
定量給料機傳力機構，將皮帶上的物料負荷信號均勻地傳輸至稱重傳感器。
5.自動張緊裝置
又被稱為張緊滾輪，使皮帶保持一定的張緊度，并使皮重在很小的范圍內變化。
6.下料斗
調節料斗上的閘門開度和開口形狀，可改變皮帶上的料層厚度和形狀。
7.電機減速機
定量給料機的驅動裝置，有的帶有測速裝置，有的測速裝置安裝在從動輪上。
8.稱重傳感器
將皮帶上的質量轉換成電信號傳輸給定量給料機控制器，直接影響稱重計量精準度。
9.測速傳感器
測量皮帶運行速度，并將速度信號傳輸至控制器。
10.控制柜
定量給料機的控制中心，實現定量給料機的給料控制功能。
另外，根據實際需求，定量給料機還有擋料板、自動清掃裝置等，了解定量給料機的基本部件，可以幫助判斷一些基本的問題故障。比如，當皮帶運行速度異常時，可以考慮主動滾筒的問題；當皮帶張力變化較大時，可以檢查自動張緊裝置等。
昊諾科技定量給料機不僅具有優秀的品質，并且提供專業完善的售后服務，工程師上門安裝定量給料機時，可以為客戶免費提供培訓指導服務，便于客戶后續使用。
